500kw柴油发电机组已在发电行业掀起一股潮流，小编今要推出的是一款新型发电机组——水轮柴油发电机组，听起来是不是很懵逼，莫急，听小编细细道来！

水轮柴油发电机组主要组成部件

（一）、组成

引水部件、导水部件、工作部件、泄水部件。



1、引水部件

组成：引水室（转轮室）、座环。

作用：以较小的水力损失把水流均匀地、对称地引入导水部件，并在进入导叶前形成一定的环量。



2、导水部件

组成：由导水机构由顶盖、底环、导叶、连杆机构和接力器等组成。

作用：

1）是使水流进入转轮之前形成旋转并改变水流的入射角度 ；

2）当机组出力发生变化时，用来调节流量。

3）正常与事故停机时，用来截断水流。



3、工作部件

组成：转轮及桨叶。

作用：直接将水流能量转化为旋转的机械能。



4、泄水部件

组成：泄水锥、尾水管。

作用：引导水流进入下游，尾水管同时还在转轮后形成真空，利用转轮出口到下游尾水之间的位能，恢复转轮出口处的部分动能损失。



（二）、将水轮柴油发电机组分成三大部分

转动部分、固定部分、埋入部分。



1、转动部分

转动部分是机组的核心组成部分，是水能转换成机械能/电能的关键。

转动部分及其相关部件主要包括：转轮、主轴、主轴密封等。



1) 转轮

a) 转轮是实现水能转换的主要部件，它将大部分水能转换成转轮的旋转机械能，并通过水轮柴油发电机组主轴传递给发电机。

b) 水轮柴油发电机组的转轮是将水能转换成机械能。



2) 主轴

主轴是承受水轮柴油发电机组转动部分的重量及轴向水推力所产生的拉力，同时传递转轮产生的扭矩。



3) 主轴密封

主轴密封是水轮柴油发电机组关键部件之一，水轮柴油发电机组在运行过程中，其主轴密封的可靠运行，直接关系到水轮柴油发电机组是否运行

滑动架密封作用是：有效地阻挡尾水管中的水从主轴与顶盖之间的间隙上溢，防止水轮柴油发电机组导轴承及顶盖被淹，维持轴承和机组的正常运行。



4) 检修密封

检修密封是当机组检修、检查或由于主轴密封损坏时投入的一种密封，又称空气围带；

检修密封：当投入时压缩空气进入空气围带，使空气围带的凸出部位抱紧水导旋转油盆与之配合的加工面或大轴法兰，切断尾水以防水淹水车室。



2、固定部分

顶盖、底环、座环、支持环等。



1) 顶盖

主要作用：形成流道并承受相应的流体压力；固定和支撑活动导叶及其连杆机构；支撑水导轴承；支撑并组成机组的密封，包括主轴密封、检修密封、上迷宫环等。



2)底环

作用：与顶盖一起形成过流通道；安装导叶下轴承。



3) 基础环 （支持环）

作用：在机组安装时放座环，成为座环的基础；在水轮柴油发电机组安装及检修时，用来放置转轮 。



4) 尾水管

尾水管位于转轮的下方是主要的通流部件 ，作用是引导进出转轮的水流。

水泵水轮柴油发电机组作水轮柴油发电机组运行时要求尾水管的断面为缓慢扩散型。



3、埋入部分

蜗壳、座环等。



（三）、水轮柴油发电机组导轴承

作用：一是承受机组在各种工况下运行时通过主轴传过来的径向力；二是维持已调好的轴线位置。



1、筒式水导轴承循环方式

筒式瓦的油循环方式是采用自循环，润滑油的自循环工作原理：当机组运行时，安装在大轴上的水导轴承旋转油盆与大轴一起旋转，旋转时油盆中油也跟着旋转，由于离心力的作用，油盆中的油位形成边缘高，中间低的状态，即形成一个抛物面。在压差的作用下，油经固定不动的轴承体圆周外部的进油孔进入瓦面的下环形油槽，由于大轴的转动使油沿轴瓦面上的斜向油沟上移，并流经整个瓦面，使大轴与轴瓦之间的润滑良好，同时带走热量，热油流到上环形油槽经排油管流至冷却器，热油经冷却后通过进油管进入油盆，以上润滑油的路径为一次工作过程。机组运行时润滑油如此往复进行不停的循环，来满足轴承的运行需要。



2、水轮柴油发电机组保护装置

水轮柴油发电机组保护装置是当机组在启停和运行过程中发生危及设备和人身的故障时，自动采取保护或联锁措施，防止事故产生和避免事故扩大，从而保证人和设备的不受损害或将损害降到低限度。

1）导轴承温度保护装置

2）导轴承油位保护装置



水轮柴油发电机组的辅助系统

（一）水轮柴油发电机组调节系统



1.水轮调节的任务

系统符合发生变化时，对机组产生两方面的影响：

1) 系统负荷变化→系统电压发生变化→发电机励磁装置动作→发电机的端电压恢复并保持在许可范围内。

2) 系统负荷变化→系统电流的频率f发生变化，由于f是磁极对数p和转速n的函数→发电机调速器动作→发电机的转速恢复并保持在许可范围内。



（1）水轮柴油发电机组调节的任务

1) 随外界负荷的变化，迅速改变机组的出力。

2) 保持机组转速和频率变化在规定范围内，大偏差不超过±0.5Hz，大电力系统不超过±0.2Hz。

启动、停机、增减负荷，对并入电网的机组进行成组调节(负荷分配)，以达到经济合理的运行。



（2）调速器的基本作用

水轮柴油发电机组调速器是水轮柴油发电机组重要附属设备之一。水轮柴油发电机组调节是通过水轮柴油发电机组调节系统根据机组转速的变化不断地改变水轮柴油发电机组过流量来实现的。水轮柴油发电机组调节系统是由调节控制器、液压随动系统和调节对象组成的闭环控制系统，通常把调节控制器和液压随动系统统称为水轮柴油发电机组调速器。

l)能自动调节水轮柴油发电机组的转速，使其保持在额定转速允许偏差内运转，以满足电网对频率质量的要求。



2)能使水轮柴油发电机组自动或手动快速启动，适应电网负荷的增减，正常停机或紧急停机的需要。



3)当水轮柴油发电机组在电力系统中并列运行时，调速器能自动承担预定的负荷分配，使各机组能实现经济运行。



4)能满足转桨式、冲击式水轮柴油发电机组双重协联调节的需要。

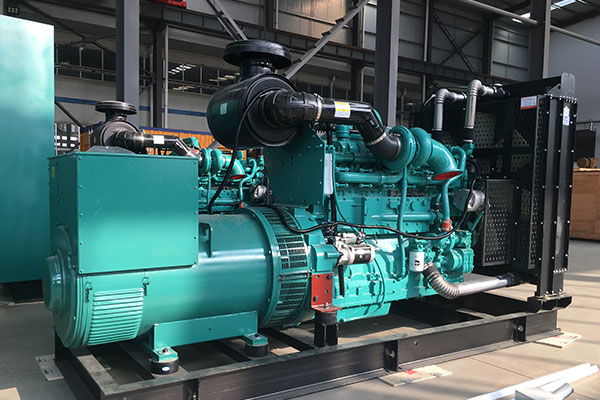

赛马力500kw发电机组配备智能控制平台，可快捷、方便操作发电机组，实现了用户通过电脑、手机随时随地远程管理发电机，降低了人工管理费用，大大降低了到现场控制的频率和成本，保障了水轮柴油发电机组的运行。https://www.supermaly.com
